1、Die neue Serie automatischer Luftringsysteme optimiert den Folienblasprozess und steigert in Kombination mit der komfortablen Lufttemperaturregelung die Produktionsleistung deutlich. Gleichzeitig wird die Dickentoleranz erheblich verbessert. Der Dickenfehler wird im Vergleich zu Systemen ohne Regelung um 50 % reduziert, die theoretische Abweichungsgrenze liegt innerhalb von ±4 % und der 2σ-Wert wird auf 2–3 % geregelt.

2、Die neue automatische Luftringserie eignet sich nicht nur für neue Produktionslinien, sondern kann auch bestehende Luftringe direkt ersetzen und so die Leistung bestehender Produktionslinien verbessern. Die Hauptkomponenten der Luftringe wurden mithilfe von Computertechnologie und Finite-Elemente-Analyse (FEA) konstruiert. Als Material wird ausgewähltes Luftfahrtaluminium verwendet, das geschmiedet, modifiziert und nach der Wärmebehandlung veredelt wird. Alle mechanischen Teile werden präzise CNC-gefräst und montiert. Die Konstruktion und Materialauswahl sind durchdacht. Der Dickensensor arbeitet mit einer Röntgensonde und einem hochpräzisen Scanrahmen. Er eignet sich für Verbundsubstratfolien, Schutzfolien, FFS-Folien, Verpackungsfolien mit Calciumcarbonat, Barrierefolien und andere Materialien.

Das Luftvolumen der unteren Düse wird konstant gehalten, und der Umfang der oberen Düse ist in mehrere Luftkanäle unterteilt. Jeder Luftkanal besteht aus einer Luftkammer und einem Heizstab. Der Heizstab reguliert die Temperatur im Luftkanal und steuert so dessen Temperaturniveau.

Hauptparameter des automatischen Windring- und Online-Erkennungssystems:

①Die 400 – Folienbreite, Produktgrenzbreite 1800 mm – Wickelringdurchmesser 1800 mm

②Die 450 – Folienbreite, Produktbegrenzung 2000 mm – Wickelringdurchmesser 1800 mm

③Die 500 – Folienbreite, Produktgrenzbreite 2200 mm – Wickelringdurchmesser 1900 mm

④Die 550-Filmbreite, Produktgrenzbreite 2400 mm, Wickelringdurchmesser 1900 mm

⑤Die 600 – Filmbreite, Produktgrenzbreite 2600 mm – Wickelringdurchmesser 1900 mm

3.Einführung in die Struktur und das Funktionsprinzip des Luftrings

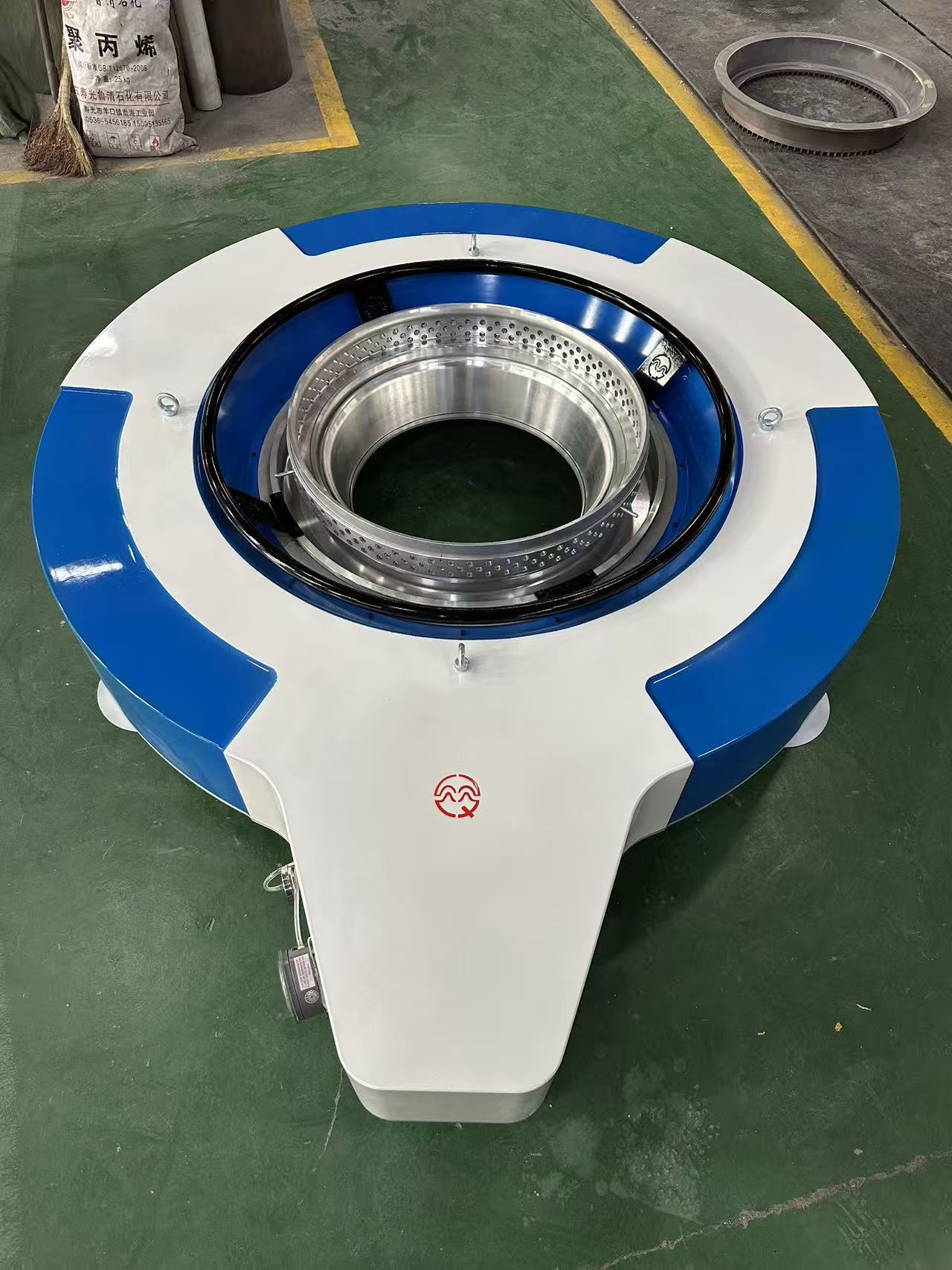

Der automatische Luftring verfügt über eine doppelte Luftauslasskonstruktion. Der Luftstrom aus dem unteren Auslass bleibt konstant, während der obere Auslass in mehrere Luftkanäle entlang des Umfangs aufgeteilt ist. Jeder Luftkanal besteht aus einer Luftkammer und einem Heizstab. Die Temperatur in jedem Luftkanal wird durch Verstellen des Heizstabs geregelt, wodurch eine individuelle Temperatursteuerung in jedem Kanal möglich ist.

4.Hauptparameter des Online-Dickenmesssystems

·  Produktbreite: 1800 mm, 2000 mm, 2200 mm, 2400 mm, 2600 mm

·  Heizgeräte: 120 Einheiten

·  Betriebsgeschwindigkeit: <200 m/min

·  Dickenbereich: 10 μm – 200 μm

·  Produkte: PE/PA und andere Folien

(1)Dickenmessung

Die standardmäßige, energiearme und hochpräzise durchdringende Röntgensonde von Skender misst genau die Dicke von PE- oder PA-Folien im Bereich von 10 μm bis 200 μm bei einer Energie von 5 keV.

(2)Die Leistungsfähigkeit der Sondenmessung stellt sich wie folgt dar:

Empfohlene Einstellungen:
